Système PIND Felix™ : fonctionnement et caractéristiques
Le système PIND Felix™ est conçu pour détecter les particules libres présentes dans les composants électroniques. Entièrement programmable, il permet de réaliser des tests PIND automatiques, rapides et précis selon différentes normes internationales.
Grâce à son interface interactive, l’opérateur peut configurer une séquence d’essai, suivre son déroulement et contrôler les différents paramètres. Tous les éléments du système PIND Felix™ sont conçus et fabriqués par Spectral Dynamics Inc. aux États-Unis.

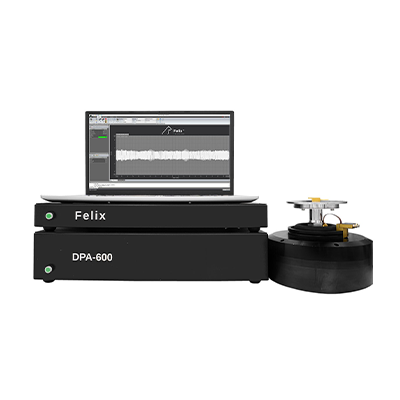

Composition du système PIND Felix™
Le système comprend :
- un vibrateur équipé d’un sensor ;
- un amplificateur numérique DPA600 ;
- un contrôleur Felix™ ;
- le logiciel Felix™ installé sur un ordinateur ;
- une unité STU (Sensitivity Test Unit) permettant de vérifier le bon fonctionnement du système.
Fonctionnement du test PIND
Le système PIND Felix™ assure cinq fonctions principales :
- la mise en vibration du composant ;
- l’application de chocs contrôlés ;
- la détection des particules libres ;
- l’affichage des signaux acoustiques générés par leurs impacts ;
- l’enregistrement des données de vibration, de choc et de détection acoustique.
Le vibrateur applique des mouvements de vibration et de choc au composant testé. Lorsqu’une particule libre entre en contact avec la paroi de sa cavité, elle génère une onde acoustique. Le capteur convertit ce signal en un signal électrique transmis au contrôleur. Une détection est signalée lorsque le niveau acoustique mesuré dépasse le seuil programmé.
Principales caractéristiques du système PIND Felix™
Sensors
Selon les besoins de l’essai, Spectral Dynamics Inc propose des capteurs équipés d’un ou de plusieurs cristaux. Leur protection limite les perturbations causées par les signaux électriques indésirables. Un accéléromètre intégré permet également de mesurer et d’afficher le mouvement réel du vibrateur.
Vibrateur
Le vibrateur PIND génère des chocs dont le niveau peut être ajusté grâce au contrôle de la vitesse de la bobine avant l’impact.
Logiciel
Le logiciel PIND Felix™ assure l’acquisition des données de vibration, de choc et de détection acoustique. Chaque essai peut être enregistré et rejoué afin d’analyser les interactions entre le bruit acoustique et le mouvement. La détection visuelle et sonore facilite le contrôle du composant.
Normes et essais personnalisés
Le système PIND Felix™ est conçu pour répondre aux exigences des normes militaires applicables aux tests PIND, notamment MIL-STD-202, MIL-STD-750, MIL-STD-883 et MIL-STD-39016. Il peut également être programmé selon les spécifications propres à chaque application.
Comment fonctionne la détection PIND ?
Le test PIND permet de détecter les particules libres présentes dans les composants électroniques à cavité, comme les relais, les transistors, les circuits intégrés et les commutateurs. Ces particules peuvent provoquer des courts-circuits et compromettre la fiabilité des équipements.
Pendant l’essai, un vibrateur met les particules en mouvement à l’intérieur du composant. Lorsqu’une particule heurte le couvercle de la cavité, son impact génère une onde acoustique qui se propage jusqu’au sensor.
Les cristaux ultrasonores intégrés au sensor convertissent cette onde en signal électrique. Les chocs, générés par le vibrateur et contrôlés par ordinateur, permet de décoller la particule, tandis que les vibrations permettent de maintenir les particules en mouvement et de faciliter leur détection.
Les particules ne sont donc pas mesurées directement : le système PIND analyse les signaux acoustiques produits par leurs impacts contre la cavité du composant.
Pour découvrir plus en détail le fonctionnement du test PIND, téléchargez notre brochure.
Options et accessoires du système PIND Felix™
Options du vibrateur
- 4501-M230 : vibrateur PIND renforcé pour les essais de vibrations et de chocs ;
- 4501-M230R : vibrateur renforcé équipé d’une enclume à impulsion large ;
- 4501-M230D : vibrateur renforcé équipé de deux aimants.
Options du sensor
- 100-S140C/A : sensor monocristallin de 22 mm ;
- 100-S140C/AL : sensor monocristallin de 50 mm ;
- 100-3S155-60 : sensor multicristal de 60 mm équipé de trois cristaux ;
- 100-5S155-4 : sensor multicristal de 100 mm équipé de cinq cristaux, dont un cristal central et quatre disposés en carré à 50 mm.
Solutions de fixation des composants
Deux solutions permettent de maintenir le composant testé sur le capteur :
Gel de couplage acoustique
Le gel de couplage assure une excellente transmission acoustique tout en offrant une adhérence légère pour maintenir le composant en contact avec le capteur.
Pastilles adhésives double face
Aspedyn propose des pastilles adhésives disponibles en plusieurs dimensions. Elles assurent une excellente fixation et une bonne transmission acoustique. Leur transmissibilité reste inférieure d’environ 10 % (1 dB) à celle du gel de couplage.
Autres options
Boîtier de commande à distance
Le boîtier de commande USB permet à l’opérateur de :
- charger un essai depuis la bibliothèque de configurations ;
- démarrer l’essai sélectionné ou en cours.
Support antivibratoire
Un support dédié permet d’isoler le vibrateur du plan de travail et de réaliser les essais PIND dans de bonnes conditions.
Valise de transport
Une valise de transport est disponible pour protéger et déplacer facilement les équipements du système PIND Felix™.
