Le Lynx™ est un contrôleur de vibrations flexible et accessible, conçu pour répondre à de nombreux besoins en matière d’essais environnementaux. Il associe la simplicité d’utilisation nécessaire aux essais de production à la puissance et à la polyvalence attendues pour les tests de prototypes en recherche et développement.

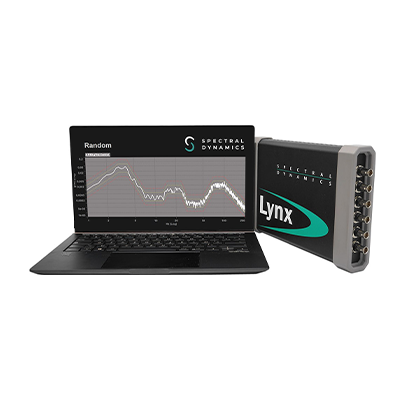

Contrôleur de vibrations Lynx™
Le Lynx™ est un contrôleur de vibrations composé d’un module matériel doté d’une sortie de génération et de plusieurs voies de mesure. Associé à son logiciel de pilotage, il permet de configurer, contrôler et analyser les essais vibratoires.
Contrôleur de vibrations Lynx™ : principales caractéristiques
Le Lynx™ est un contrôleur conçu pour réaliser des essais vibratoires précis et exigeants. Sa technologie brevetée de contrôle adaptatif utilise des algorithmes avancés pour calculer rapidement les corrections nécessaires en boucle fermée. Elle permet de contrôler efficacement le système d’essai tout en protégeant le produit testé.
4 à 16 voies d’entrée
Chaque boîtier comprend une sortie de commande et quatre voies de mesure. La synchronisation de plusieurs boîtiers permet d’étendre le système jusqu’à 16 voies afin de répondre aux besoins de chaque application.
Contrôle multivoies
Chaque voie de mesure peut être configurée comme voie de contrôle. Lorsque plusieurs entrées sont utilisées, l’opérateur peut définir une stratégie de contrôle multivoies par moyenne, maximum ou minimum.
Graphiques et rapports avancés
L’interface graphique permet de suivre les essais en temps réel et de personnaliser l’affichage des données. Les résultats et les rapports peuvent être exportés directement vers Word® ou Excel®.
Stockage des données
L’utilisateur définit les paramètres d’enregistrement de chaque essai. Le Lynx™ peut ainsi stocker les données temporelles, les résultats d’analyse ou les deux selon les besoins.
Automatisation des essais
Le Lynx™ permet d’enchaîner automatiquement plusieurs séquences et profils d’essai. Les différents modules de contrôle, notamment aléatoire et sinusoïdal, peuvent être intégrés dans un programme automatisé.
Sécurité du système
Le Lynx™ intègre plusieurs contrôles de sécurité destinés à protéger le vibrateur, le produit testé et les équipements associés. Des limites d’alarme et d’arrêt peuvent également être définies par l’utilisateur.
Windows 11 et connexion USB 3
Le système Lynx™ fonctionne sous Windows 11 et communique avec l’ordinateur par une connexion USB 3.
Vous avez besoin de plusieurs sorties de commande ? Découvrez le contrôleur de vibrations Jaguar™.
Application disponibles avec le LynxTM
Essais Sinus
Le module Sine du Lynx™ génère un balayage sinusoïdal de haute précision afin de limiter la distorsion du signal. Son interface permet de configurer les essais manuels ou automatiques, les filtres suiveurs, le niveau RMS large bande et la stratégie de contrôle.
Les options Stepped Sine et Search & Dwell peuvent être intégrées à la suite logicielle dès l’installation ou ajoutées ultérieurement.
Essais aléatoires
Le module Random utilise des boucles de contrôle distinctes pour piloter la forme du spectre de commande et le niveau RMS global. La technologie adaptative du Lynx™ ajuste le contrôle en temps réel afin d’améliorer la stabilité et la répétabilité des essais vibratoires aléatoires.
Essais des chocs
Le module Shock permet de générer différents types d’impulsions afin de reproduire les chocs subis par un produit dans son environnement réel. Ses algorithmes compensent les non-linéarités et les variations pouvant apparaître pendant l’essai.
L’utilisateur peut définir les tolérances, la compensation des impulsions et le nombre de voies de contrôle. Le module propose également les essais par spectre de réponse aux chocs (SRC/SRS), l’automatisation des séquences et le mode d’impulsions répétitives.
Sinus sur Bruit
L’application Sine on Random combine des signaux sinusoïdaux purs avec des vibrations aléatoires à large bande. Elle permet de reproduire des environnements vibratoires complexes associant des composantes sinusoïdales et aléatoires.
Bruit sur Bruit
L’application Random on Random associe des vibrations aléatoires à bande fine à un signal aléatoire large bande. Les bandes fines peuvent être fixes ou balayées.
Ce type d’environnement vibratoire est notamment rencontré sur les équipements à mouvement alternatif, les véhicules à chenilles et certains équipements aéronautiques soumis à des impacts répétitifs.
Réplication temporelle
L’application Road Simulation permet de reproduire en laboratoire des données vibratoires mesurées en conditions réelles. Les signaux enregistrés sur le terrain sont reproduits sur un système d’essais vibratoires afin d’évaluer le comportement du produit.
Analyseur
Le module Analyzer propose des outils d’acquisition de données et d’analyse de signaux. Les mesures peuvent être réalisées avec ou sans génération de signal. Lorsqu’un signal est généré, l’essai fonctionne en boucle ouverte, sans correction automatique par le contrôleur.
Options logicielles du contrôleur Lynx™ sur PC
Aspedyn propose plusieurs options logicielles pour optimiser chaque étape de vos essais vibratoires, de leur configuration jusqu’à l’analyse et à l’exportation des résultats :
- Stream to Disk : enregistrement et stockage en continu des données temporelles ;
- ActiveX et RCI : fonctions de pilotage et de contrôle à distance ;
- Test Schedule et Mission Simulation : programmation et enchaînement automatique de plusieurs profils d’essai ;
- Report generation : génération de rapport automatique ;
- Security : accès et gestion des droits des utilisateurs ;
- Calculator : calcul avancé sur les voies mesurées ;
- Data convert : import / export des données d’essais.
Licences d’applications
| Détails de la licence | |
| Random | Niveau 1 : 1 Hz à 2 kHz, 800 lignes de résolution
Niveau 2 : 1 Hz à 5 kHz , 3200 lignes de résolution Niveau 3 : 0,1 Hz à 20 kHz, 12800 lignes de res. – voies limites |
| Sine | Niveau 1 : Sinus balayé – 1 Hz – 2 kHz, 800 points par balayage
Niveau 2 : Sinus balayé – 1 Hz – 5 kHz , 2400 points par balayage – Voies limites Niveau 3 : Sinus balayé – 0,1 Hz – 20 kHz f, 2400 points / balayage – Voies limites Licence supplémentaire : Sine Resonance Track and Dwell Licence supplémentaire : Stepped Sine Vibration Control |
| Application Choc | Niveau 1 : chocs demi-sinus et trapèze, mode manuel uniquement
Niveau 2 : toutes formes d’impulsions, Import d’une référence, programmation de niveau et d’impulsion, automatisation Licence supplémentaire : Génération de formes d’onde et contrôle SRS |
| Sinus sur Aléatoire | |
| Aléatoire sur Aléatoire | |
| Réplication temporelle | |
| Analyseur de signaux | Niveau 1 : Analyse du signal jusqu’à 10KHz, 800 lignes, trigger, une sortie génération pour boucle ouverte
Niveau 2 : Analyse du signal jusqu’à 20KHz, 12800 lignes, trigger, une sortie génération pour boucle ouverte |
Spectral Dynamics Inc. est expert des essais vibratoires
Fondée en 1961 aux États-Unis, Spectral Dynamics Inc. est spécialisée dans la conception de systèmes et de logiciels dédiés aux essais vibratoires, à l’analyse dynamique des structures et à l’analyse acoustique. Ses solutions sont utilisées pour la mesure et l’analyse des vibrations, la validation des produits, les essais en production et l’amélioration des processus industriels. Elles répondent aux besoins des fabricants, des laboratoires d’essais, des organismes de contrôle et des universités.
En France, Aspedyn, anciennement Spectral Dynamics, accompagne les entreprises dans le choix, l’installation, l’utilisation et la maintenance de ces solutions.
